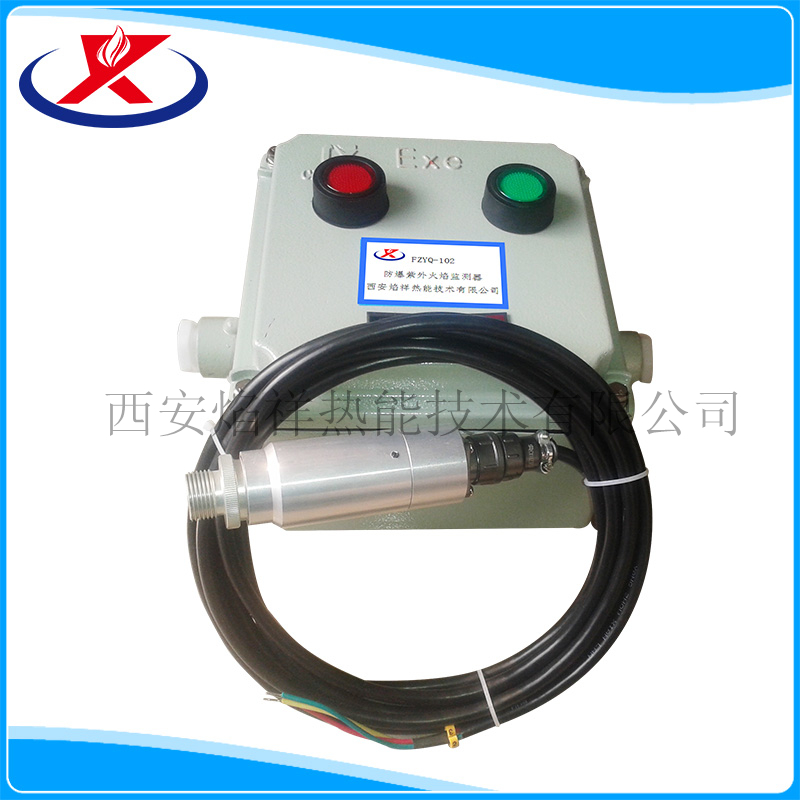

FZYQ－102防爆紫外线火焰监测器，用于燃气、燃油工业燃烧器的火焰监测，该监测器只对产生的紫外线敏感，对灯光和炉膛高温辐射无反应，抗干扰性强。

　　一、功能：　　　　　　　　　　　　　　　　　　　　　

     控制点火装置自动点火，点火同时自动打开燃料阀。在设定时间内没有点燃，控制器自动关闭燃料阀并报警，如点火成功则保持燃料正常供应。

　　

　　二、主要技术参数　　　　　　　　　　　　　　　　　　

　　1.电源220V±10%　 50/60HZ               2.火焰检测　UV传感器

　　3.检测响应时间　≤0.2秒                 4.光谱响应范围　190/280nm

　　5.传感器与控制器连线　≤20米            6.检测对象　燃气、燃油

　　
　　三、接线端子如下图所示（内部）



　　1：电源火线 2：电源零线

　　2、3、4：UV 探头 5、6：接点火器AC220V

　　6、7：接燃料电磁阀AC220V 8、9：无源常开触电，有火焰时翻转

　　9、10：无源常闭触点，有火焰时翻转

　　四、安装及调试

　　1.安装

　　1.1连接时打开上盖板，将电源线、控制线按上图连接在对应的端子上。

　　 1.2将紫外探头连线依次接到2，3，4端子上，并固定紧。

　　1.3如需把监测器状态送DCS系统，DCS来信号接6号端子，通过8，10号端子送回DCS系统即可。　　　　　　　　　　　　　　　　　　　　　

　　1.4探头安装

　　 ZYQ－102紫外线火焰监测器是一种非接触式火焰监测器。用户安装时请将探头对准火焰。探头使用的最高温度为80℃，用户在燃烧器或其他高温设备上使用时，探头前的检测通道必须通风冷却。检测通道直径不小于Φ18，探头的安装螺纹为M20×1.5。

根据有关规定，监测灵敏距离为0.5米，（在检测通道为Φ18的情况下），但监测距离会随着火焰辐射强度和检测通道的增大而增大，但最大距离不能超过2米。

　　 2.调试

　　2.1 为了提高监测灵敏度，传感器电缆不应与其它电源线或信号线混在一起。

　　2.2 ZYQ－102紫外线火焰监测器在出厂时已调试好，一般情况下安装即可使用。如果探头距监测器过远，布线引起的分布电容过大时，在无火焰的情况下显示有火，请打开模块，顺时针缓慢调节模块中间的匹配电位器，直到绿色指示灯灭，继电器释放为止，模块调试好，调试好后，盖上模块盖。请注意调试时不要超调，超调影响监测灵敏度。

　　五、故障排除　　　　　　　　　　　　　　　　　　　　

　　 1.燃烧器无火，而监测却显示有火，这是监测线路受潮后分布电容逐渐增大引起的干扰，请打开防爆箱，然后打开模块，顺时针缓慢调节电位器，直至绿色指示灯灭，继电器释放为止。

　　2.燃烧器有火，而监测器显示无火，可能有二个原因，一是探头镜片被灰尘覆盖，请擦干净探头石英镜片，二是阻抗匹配电位器超调，请打开模块反时针缓慢调节电位器，直到绿色指示灯亮，继电器吸合为止。

　　3.如果在安装或使用中不小心弄破了探头的镜片，不要用普通玻璃片代替，因为普通玻璃片不能透过火焰产生的紫外线。
