GYJQ-104电离式火焰监测器

责任编辑:焰祥热能发布日期:2016-02-18浏览数:



               供货厂家:西安焰祥热能技术有限公司

    此产品适用: 燃气工业燃烧器的火焰监测

    客户选择最多:燃气锅炉监测火焰
    优惠:全国包邮。



  GYJQ-104电离式火焰监测器主要用于燃气工业燃烧器的火焰监测。检测性能可靠,可以排除积炭、布线分布电容的影响,只对火焰敏感,对高温无反应,具有强抗干扰性能。

  一、功能:
  控制点火装置自动点火,点火时自动打开燃料阀,在设定时间内没有点燃,控制器自动关闭燃料阀并报警,如点火成功则保持燃料正常供应。



  二、主要技术指标
  1.电源电压220V ±10% 50/60HZ
  2.火焰检测 电离电极
  3.检测响应时间≤0.2秒
  4.电极使用温度 长期1300℃
  5.探头与监测器连接距离 ≤100米

  三、壳体ABS工程塑料
  1.体积155×90×55mm、不包括插头尺寸
  2.安装尺寸135×52mm 安装孔Φ4-Φ5 mm

  四、检测电极pyromax高温合金
  1.直径Φ12 伸入火区Φ4
  2.安装螺纹M14×1.25
  3.安装检测电极必须能接触到火焰,检测孔Φ12.5mm,电极长期工作温度1300℃,不需冷却。

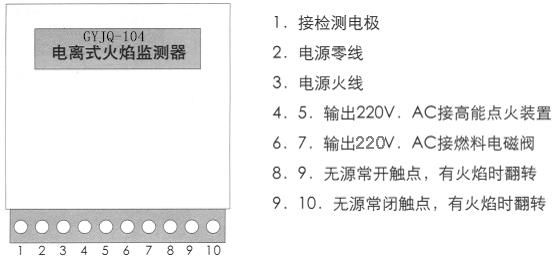

  五、接线端子如下图所示


  六、安装
  1.电极安装
  该监测器检测火焰采用接触式检测方式,安装检测电极时,必须使中心电极在监测时能接触到火焰,检测电极的中心电极必须对地绝缘,不要接触燃烧器内的金属材料或耐火材料。
  检测电极的中心电极材料选用特殊的抗高温氧化材料,安装检测电极时,不需要通风冷却,检测电极可以在1300℃的高温下长期使用,最高使用温度不大于1400℃,请用户选择合适的位置安装。
  2.电源
  如用户使用的交流电源为不接地电源,如用隔离变压器供电,请将电源的一根线接地。

  七、调试
  为了提高绝缘性能或减小布线分布电容,最好用耐压500V的导线布线,控制室外的检测线最好采用空中布线,尽量不采用地沟布线。检测线不应与其它电源线或信号线混在一起。用户在不接通电源的情况下,请测量检测输出端对地的电阻值,电阻値必须大于20MΩ,测量用三用表,不能用摇表测量,以免损坏控制器。
  在无火焰情况下,打开模块盖,接通电源,反时针缓慢调节模块中间的电位器,直到绿色指示灯亮,继电器吸合,然后顺时针调节电位器,使绿色指示灯灭,继电器刚好释放为止,这时监测器调试好。

  八、故障排除
  1.燃烧器火焰正常,并且检测中心电极能接触到火焰,而监测器判断无火。
  A. 关断电源,测量检测端对地的绝缘电阻,如果电阻小于20 MΩ,则是检测电极高温陶瓷绝缘管积炭严重或检测线绝缘破坏所致,如陶瓷管积炭严重,清理积炭即可,如检测线绝缘不良,需更换检测线。
  B. 如果检测线对地电阻大于20 MΩ,可能由于导线吸潮使分布电容增大,请测量检测线对地电容,在电容不大于0.1μF的情况下,请重新调节模块中央的匹配电位器。如果电容大于0.1μF,最好考虑缩短模块与探头的距离。
  2.燃烧器灭火,而监测器显示有火。是由于模块中间的阻抗匹配电位器超调所致,请重新调试。
